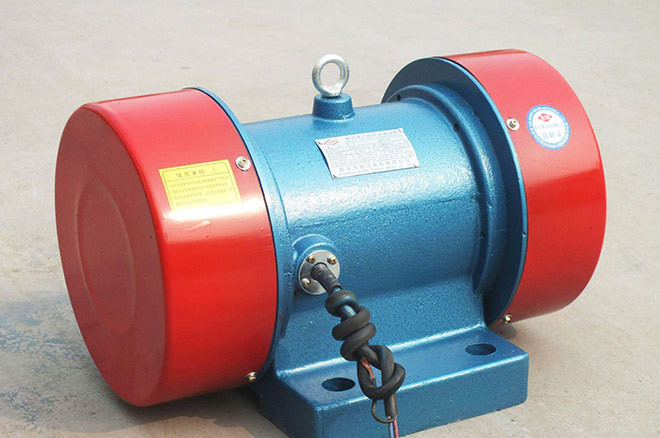

진동 모터

어떻게 그것은 효과가 있습니다

진동 모터의 각각 마지막의 출력 축은 고정된 편심 블록과 조정할 수 있는 편심 블록을 가지고 있습니다. 조정할 수 있는 편심 블록과 고정된 편심 블록 사이에 디 앵글을 조정하는 것 여기력의 중요성을 바꿀 수 있습니다. 조정할 수 있는 편심 블록과 고정된 편심 블록 사이의 디 앵글은 배달과 이번에 있는 여기력이 진동 모터 Ｆ의 평가된 여기력일 때 0 도입니다.
특별한 관심을 기울이고 여기력을 조정할 때, 같은 방향에서 같은 방향에 진동 모터의 양쪽 끝에 조정할 수 있는 편심 블록을 출력 축에 맞추세요.
여기력 단계의 조정 :
1. 보호 커버를 제거하세요.
2. 외부 편심 블록을 늦추고 볼트를 강화하세요.
3. 편심 블록에서 양쪽은 샤프트 위의 정렬 선이 필요한 자극 힘 값에 대한 편심 블록 위의 자극 힘 값과 협력하도록 같은 방향에서 회전하여야 하고, 2 끝이 똑같은 각을 가지고 있는지 체크합니다.



진동력과 전력은 적당히 일치됩니다, 진동 력이 큽니다, 체중의 몸이 빛입니다, 크기가 작습니다, 기계적인 노이즈가 낮습니다.

공명 대신에 완강한 저항 유형 진동이 진동 모터 이후로 있, 그것은 안정적 크기를 가지고 있습니다.

진동 주파수 범위는 큽니다. 전자기 가진기의 진동주파수는 고정되고 권력 단계 속도와 일반적으로 동일하고 진동 모터의 진동주파수가 회전 속도를 조정함으로써 넓은 범위에서 조정될 수 있습니다, 진동주파수와 크기가 임의로 다양한 철저한 노선에 따라 선택될 수 있습니다.

전원 공급 변동의 영향력이 작을 때, 전자기 가진기는 전압 변환 때문의 여자력의, 그러나 진동 모터에서 큰 변화를 일으킵니다, 이 변화가 초소형입니다.

다중기계 조합, 다른 프로세스 요구 사항을 완료하기 위해 자체 동기화를 달성할 수 있습니다.

여기력의 방향은 진동 모터의 설치 방법에 따라 바뀔 수 있습니다.

여자력과 크기는 편심 블록의 디 앵글을 조정함으로써 단지 비단계적으로 조정될 수 있습니다.

유지는 단순합니다. 봄이 전자기형과 같이 사용되지 않기 때문에, 오직 태도만을 정기적으로 수리될 필요가 있는 롤 간극 조정과 무게 조정과 같은 정비 작업은 제거될 수 있습니다.

여러가지 유형의 진동 기계류의 필요를 충족시켜 주기 위한 완전한 상술은 일합니다.

타입	속도 (rpm)	MCF (n)	힘 (kw)	현재 AMP	중량 (킬로그램)		차원(MM)
						FG	A	비	Ｃ	Ｄ	Ｅ	Ｆ	Фg	Ｈ	Ｊ	Ｋ	Ｍ	엔	드로우볼트
XV 0.7-2	2870	700	0.15	0.38	12	A	130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0.15	0.38	14	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0.25	0.58	16	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0.40	1.01	27	A	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0.75	1.76	45	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1.10	2.30	48	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1.50	3.59	70	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1.80	4.24	96	비	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2.00	4.92	158	비	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0.15	0.30	14	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0.15	0.32	16	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0.25	0.65	36	A	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0.40	1.14	48	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0.55	1.50	52	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0.75	1.91	70	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1.10	2.60	78	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1.50	3.72	112	비	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2.00	4.69	140	비	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2.20	5.06	145	비	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2.50	6.25	218	비	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4.00	10.14	275	비	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8.00	19.40	480	비	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10.00	24.16	620	Ｃ	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10.00	24.16	660	Ｃ	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0.25	0.70	38	A	150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0.40	1.23	53	A	170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0.55	1.68	60	A	170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0.75	2.11	74	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1.10	3.03	82	A	200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1.50	3.77	120	비	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2.20	5.47	160	비	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3.00	7.20	170	비	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3.70	9.28	228	비	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5.50	13.31	340	비	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7.50	17.93	473	비	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8.50	19.76	510	비	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9.50	21.70	660	Ｃ	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12.00	27.37	710	Ｃ	460	118	480	940	490	560	38	260	520	35	120	560	M36
