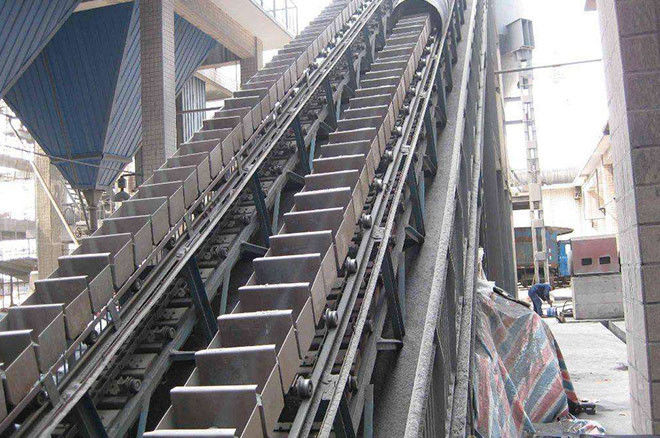

팬 컨베이어

어떻게 그것은 효과가 있습니다

팬 컨베이어, 홈통이 끊임없이 있고 순환 체인, 체인에 직렬로 고정되 컨베이어의 견인에 대한 관하고 홈통이 홈통 체인 컨베이어 벨트를 형성하기 위해 전달 재료를 위해 캐리어로서 사용됩니다. 컨베이어 벨트는 더 헤드 필름의 구멍이 걸리는 톱니바퀴와 꼬리 부분 방향 전환 휠을 우회하고 필름의 구멍이 걸리는 톱니바퀴가 체인을 운전하기 위해 맞물리고 컨베이어 벨트가 끊임없이 홈통의 바닥에 롤러를 따라 고정 트랙을 따라 순환하기 위해 끌립니다. 재료는 수신 대상에 로딩되고, 재료의 거리 교통을 실현하기 위해 제거될 벨트에 따릅니다.

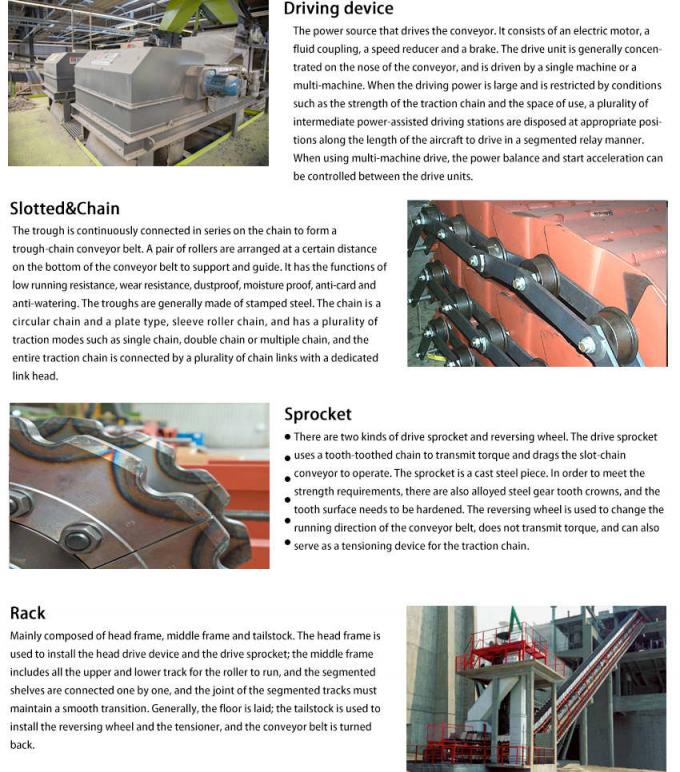

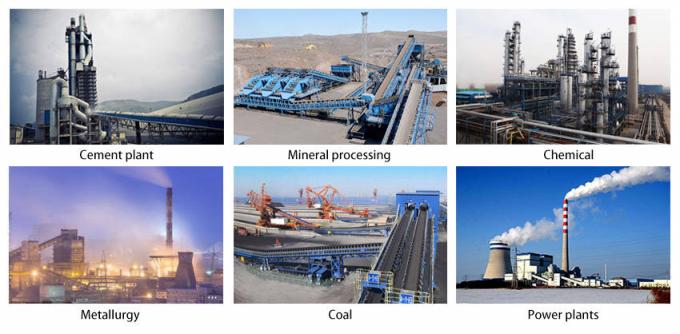

그것은 장치, 인장 장치, 견인 체인, 팬, 드라이브와 반전 필름의 구멍이 걸리는 톱니바퀴, 프레임 기타 등등을 운전하는 것으로 이루어집니다. 그것은 넓게 야금학, 석탄, 화학적이, 전력, 기계 제조와 다른 인더스트리얼에서 사용되었습니다.

• 1. 적용성
  팬 컨베이어는 점성 재료 없이 벌크 물질과 알갱이 재료의 운송에 적합합니다. 그것은 특히 큰 블록과 예리한 가장자리와 물질수송과 뜨거운 (시멘트 클링커, 기타 등등과 같이) 코너에 적합합니다. 냉각은 그 과정에서 동시에 행해질 수 있습니다.더 높은 온도 소재 (600 '~ 700 '). 그것은 또한 무거운 로그, 날카로운 금과 유해 화학 물질과 같은 더 요구 조건에 적응할 수 있습니다.
  2. 전송 행 레이아웃은 탄력적입니다.
  벨트 콘베어와 비교하여, 그러므로 배치에서 더 큰 유연성을 제공하면서, 팬 컨베이어는 더 큰 경사각과 더 작은 벤드 반경에서 옮겨질 수 있습니다. 평판 컨베이어의 경향은 30' -35에' 도달할 수 있고 굴곡 반경이 일반적으로 5-8m에 대한 것입니다 ;
  3. 큰 수송용량
  특히, 팬 컨베이어 (일반적으로 더블 체인 굽이치는 팬 컨베이어로 불리 ) 시간마다 1000 톤 이상의 수송용량을 가집니다 ;
  4. 견인 체인은 다른 물질을 위한 다른 전달 요구조건을 충족시키고 다양한 연속 공정을 실현하기 위해 다양한 구조의 부속물을 갖추고 있을 수 있습니다.
  5. 구분, 건조, 냉각 또는 국회와 같은 다양한 과정은 전달 과정 동안 실행될 수 있습니다 ;
  6. 최고 1000까지 길이가 재는 고강도, 고효율, 믿을 만한 업무, 장거리 교통, 전류 전달.

선택 지시

처리될 재료 : ______ 소재 온도 : ______c
벌크 밀도 : t/m3 핸들링 커패시티 :______t/h
작업 환경 온도 : ______c 일한 전력 공급 : ______V ______HZ
맥스. 급송 물질의 결정립경 : ______mm 맥스. 전체 재료에서 낟알의 비율 :______%
더 헤드와 뒤쪽 사슬 바퀴 사이의 중심거리 :______m
팬 컨베이어는 기울여지는지 아닌지 :______ (예 또는 부정) 그것이 경사지고, 경사진 degree______인 이면'
상류 장비 (Ps. 그것은 의미합니다 어떤 종류의 장비가 자재에게) 다음을 공급하는데 사용됩니다______
하류 장비 (Ps. 그것은 의미합니다 어떤 종류의 장비가 자재를 방출하는데 사용되) :______
요구가 장비를 지원하는지?양 ______ (예 또는 아니오) :______
